特性：
USB 5V输入异步开关升压充电。
工作电压3.5~18V，内部集成高压晶体管最大1.5A充电电流，充电电流外部电阻可调。
NTC功能。
升压充电效率90%。
自动电量平衡功能，可为串联电池分别充电自动调节输入电流，匹配所有适配器。
支持LED充电状态指示。
内置功率MOS。
500KHz开关频率，可支持2.2uH电感。
输出过压，短路保护。
输入欠压，过压保护。
IC过温保护。
ESD 4K
———————————————————————分界线——————————————————————————
输入电压5V：
电池电压过低时-较大电流充电：
电池电压中电时-均流充电：
电池电压满电时-保护：
———————————————————————分界线——————————————————————————
充电过程
CS5090E采用完整的CC/CV充电模式。
1.当双节锂电池电压小于2V，系统以1/20 lcc对电池充电。
2.当双节锂电池电压大于2V而小于5.6V，系统以1/10 Icc对电池充电。
3.当双节锂电池电压大于5.6V，系统进入恒流充电模式。
4.当电池电压接近8.4V时，系统进入恒压模式。进入恒压模式后，如果充电电流小于100mA，系统会停止充电。
5.当电池充满后，如果电池电压又跌落至8.2V以下，系统会重新开启给电池充电。
保护功能
CS5090E具有完善的电池充电保护功能。
1.当芯片出现输入端过压，输出端过压和过温状态，升压充电功能会立即关闭。
2.当电池电压低于VsHORT，输出欠压保护功能开启，主功率管首先关闭，Block管会进入线性模式，并以1/20 lcc的充电电流给电池充电。
3.当电池电压高于VsHORT，输出短路保护功能关闭。
自适应输入电流限制功能
CS5090E内置特殊的环路可以自动调节充电电流的大小从而保护输入直流电源进入过驱动状态。因为大的充电电流会导致输入电源电压的下降，随着电源电压的下降，内部自适应环路运放的输入端也随之下降。当降低到内部基准值时，内置的自适应环路就会自动调节系统占空比从而减小充电电流的大小以减小输入电源的驱动压力，从而使输出电压被固定在4.5V。
充电LED指示
1.充电过程常亮，充完后灭掉。
2.当出现输入过压，输出端欠压和过压，NTC端口检测到电池温度异常，输出短路，充电时间超时或芯片过温情况时，以1.6Hz的频率闪烁。
BOM表
———————————————————————分界线——————————————————————————
资料有点多，可以看下面链接
资料文章链接：
https://blog.csdn.net/qq_51272949/article/details/124779108?spm=1001.2014.3001.5501

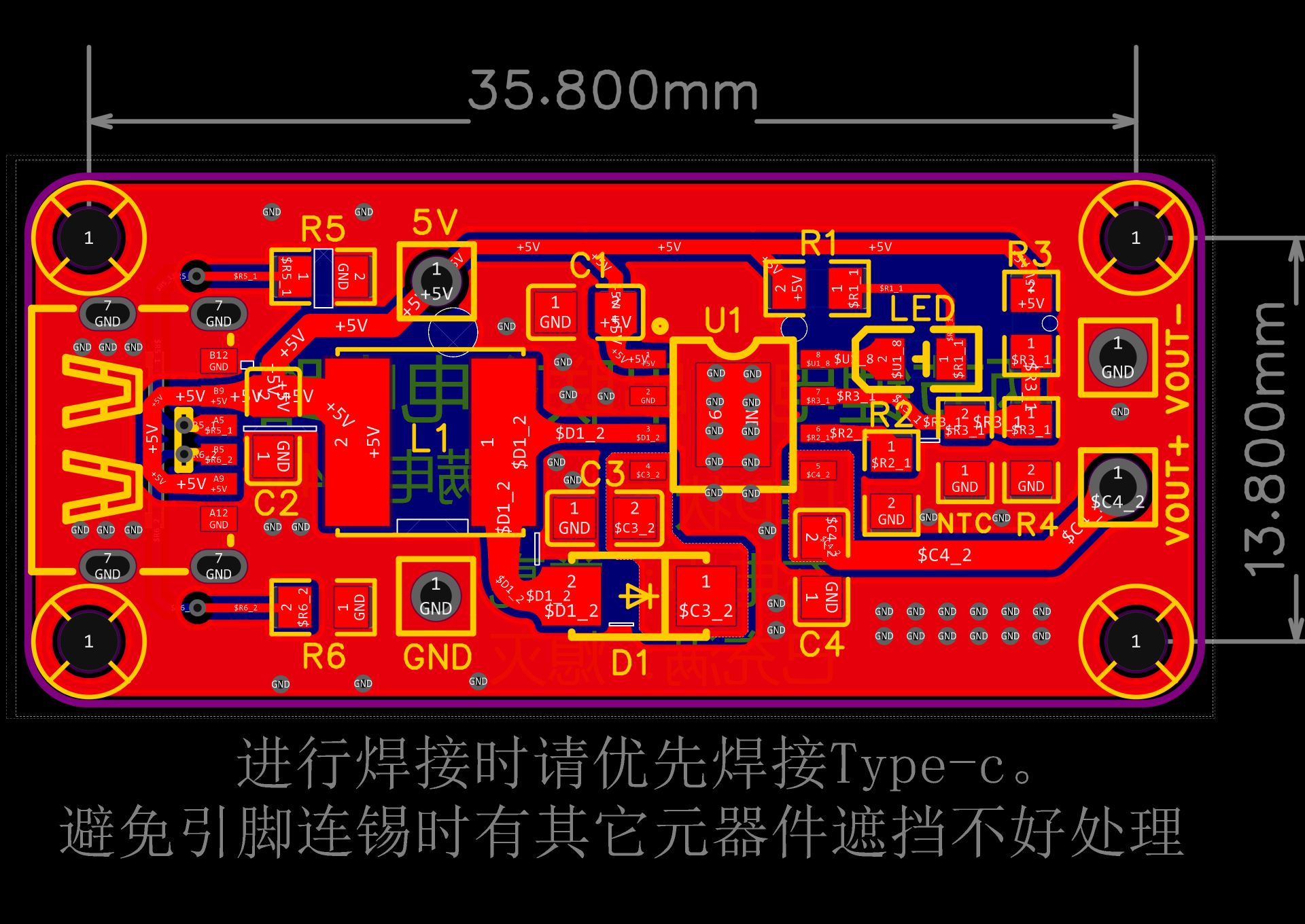

设计图
Board1

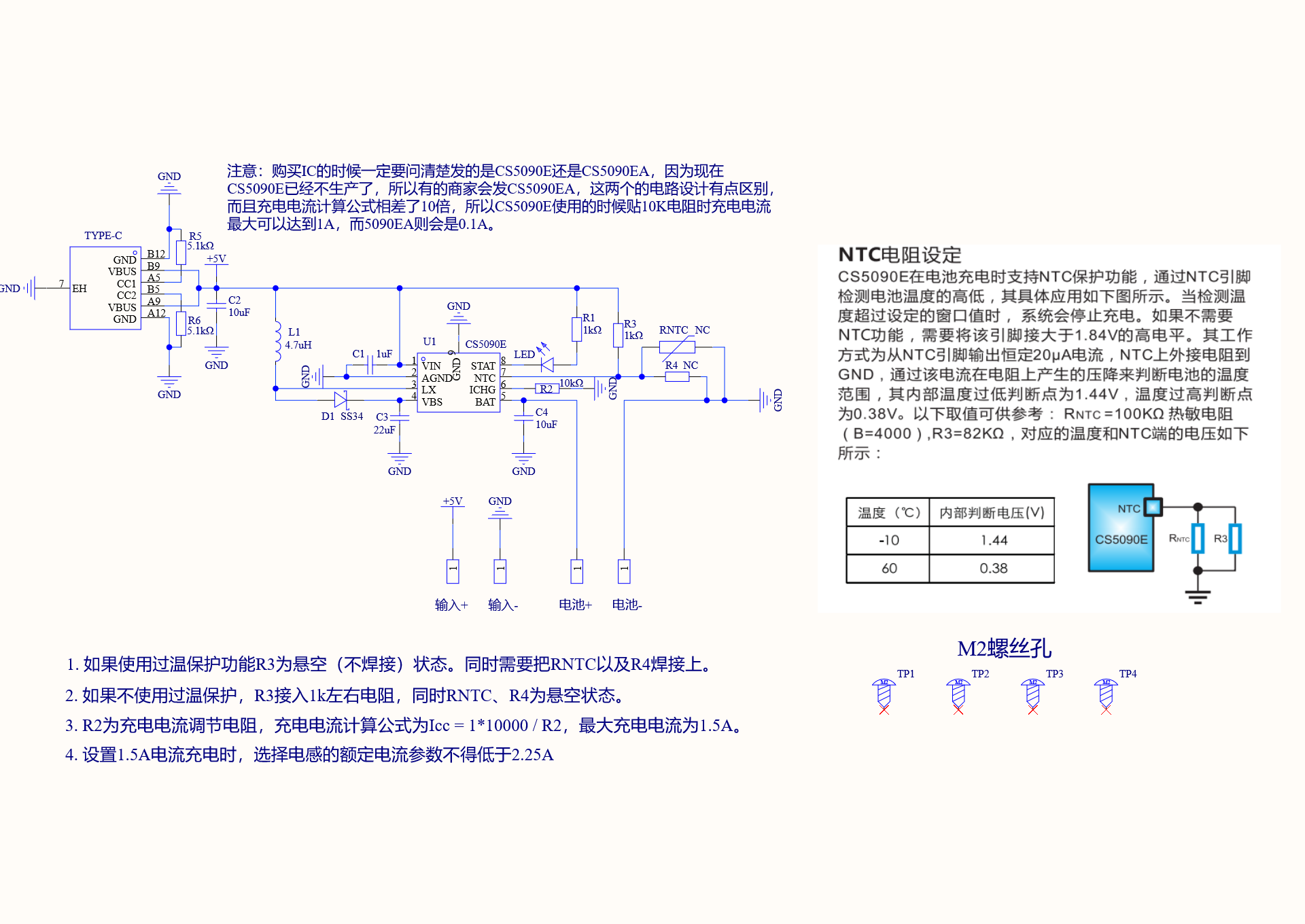

原理图
975888251
