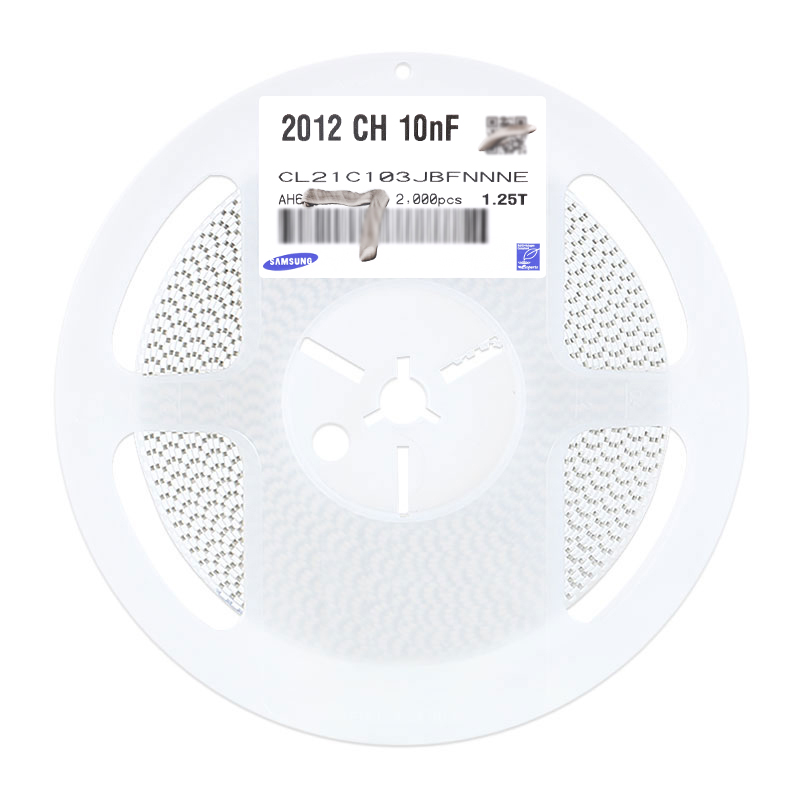

三星电容封装料盘注解
CL 03 B 104 K Q 8 N N N C
编号 代码
1 CL
2 03
3 B
4 104
5 K
6 Q
7 8
8 N
9 N
10 N
11 C
系列编码：
CL=积层陶瓷电容系列编码：
尺寸编码：
03=0201(0603) 21=0805(2012) 42=1808(4520)
05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750)
14=0504(1410) 01=0306(0816) 12=0508(1220)
介质：
C=C0G S=S2H L=S2L
P=P2H T=T2H
R=R2H U=U2J
A=X5R F=Y5V
B=X7R X=X6S
容量：
电容容量用三位数表示，前面两位为有效数字，第三位为有效数字后"O"的位数
如：104 = 1 00000 （单位pF）
如果中间一位为R 则表示"."
如：4R7 = 4.7pF
电容的误差：
B=±0.1pf F=±1pf±1% K=±10%
C=±0.25pf G=±2% M=±20%
D=±0.5pf J=±5% Z=+80/-20%
额定电压：
R=4V O =16V B =50V E = 250V I = 1000V
Q=6.3V A =25V C=100V G = 500V J = 2000V
P =10V L =35V D =200V H = 630V K= 3000V
厚度：
3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米
5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米
8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
内电极：：
A=常规产品 钯/银/镍屏蔽/锡 100%
N=常规产品 镍/铜/镍屏蔽/锡 100%
G=常规产品 铜/铜/镍屏蔽/锡 100%
L=低侧面产品 镍/铜/镍屏蔽/锡 100%
产品编码：
A =阵列(2-元素) L =LICC
B =阵列(4-元素) N =常规
P =自动 C=高频
特殊编码：
包装编码：
B=散装 O=纸版箱料带,10英寸料盘 E=压花纸版箱,7英寸料盘
P=散装箱 D=纸版箱料带,13英寸料盘(10000ea) F=压花纸版箱,13英寸料盘
C=纸版箱料带,7英寸料盘 L=纸版箱料带,13英寸料盘(15,000ea) S=压花纸版箱,10英寸料盘
————————————————
